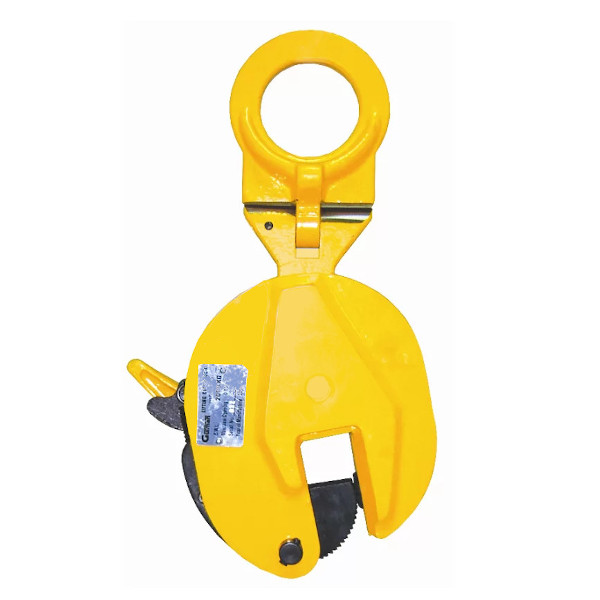

Vertikalna zglobna hvataljka
Hvataljka sa zglobnim ovjesnim okom i sigurnosnim mehanizmom – norma HRN EN 13155:2003
| Brand |
Gutman |
|---|
Opis
Vertikalne hvataljke za lim
- namijenjena za vertikalni prijenos čeličnih ploča
- zglobni ovjes
- sigurnosna bravica za prihvat
- osigurani rezervni dijelovi
- tvrdoća potizanog materijala mora biti min HRC37
- podizani teret mora biti težak min 10% od nosivosti
- norma EN 13155

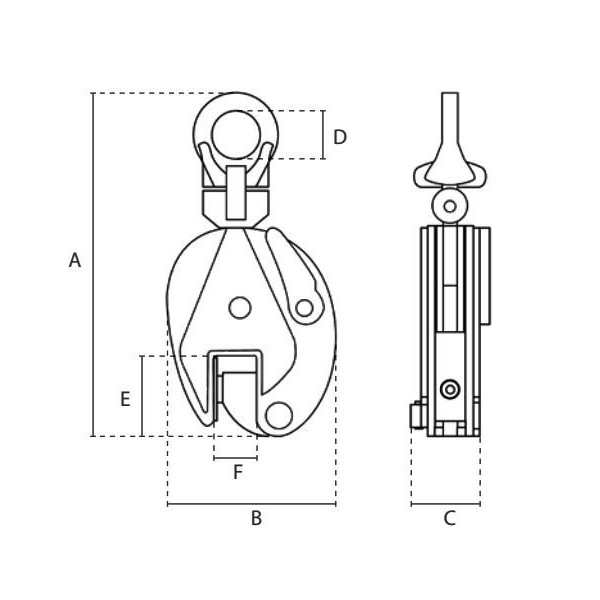

Tablica
|
ip |
QC-0,5A |
QC-1A |
QC-2A |
QC-3A |
QC-5A |
|
|
Nosivost |
kg |
500 |
1000 |
2000 |
3000 |
5000 |
|
Otvor čeljusti |
mm |
0-15 |
0-20 |
0-25 |
0-30 |
0-50 |
|
Masa |
kg |
2 |
4.8 |
6.5 |
15 |
23 |
|
A |
mm |
212 |
294 |
370 |
418 |
450 |
|
B |
mm |
103 |
138 |
164 |
193 |
240 |
|
C |
mm |
36 |
50 |
52 |
78 |
88 |
|
D |
mm |
30 |
48 |
68 |
74 |
80 |
|
E |
mm |
43 |
63 |
76 |
85 |
90 |
|
F |
mm |
17 |
22 |
27 |
32 |
52 |
